Puits à drains rayonnants

Nous sommes l’une des rares entreprises à disposer à la fois du matériel et des équipes pour foncer des drains. Nous construisons donc des puits à drains rayonnants complets, et nous redonnons du débit aux puits existants en y fonçant de nouveaux drains.

• 2 000 m³/hpour le puits de Saint-Priest (Communauté urbaine de Lyon, 2001), l’un des plus grands d’Europe
• 10 directionsde drains et 35 m de profondeur pour ce même ouvrage
• Jusqu’à 5 mde diamètre pour nos cuvelages béton

Le principe

Un puits à drains rayonnants, ou puits collecteur, est un puits vertical de grand diamètre, au fond duquel des drains horizontaux partent en étoile dans l’aquifère. Les drains étendent la zone de captage bien au-delà du puits : l’ouvrage produit beaucoup plus qu’un forage vertical.

Nos foreurs et nos maçons construisent et entretiennent ces ouvrages, ainsi que des puits à barbacanes. Ils sont équipés pour le fonçage de drains horizontaux selon la méthode Ranney, qui consiste à pousser les drains crépinés dans la nappe depuis le fond du puits.

Les étapes de construction

1.

   1 Trousse coupante

   Le cuvelage démarre sur une trousse coupante, posée au fond de la fouille : c’est elle qui guidera la descente du puits.

2.

   2 Coffrage, ferraillage et coulage

   Le cuvelage se construit sur place, par tranches de 2 m appelées tambours : coffrage, ferraillage, puis coulage du béton.

3.

   3 Décoffrage du tambour

   Une fois le béton pris, le tambour est décoffré, prêt à être descendu.

4.

   4 Descente par havage

   Les terrains sont extraits à l’intérieur du cuvelage, qui descend sous son propre poids. On coule alors le tambour suivant, et ainsi de suite jusqu’à la profondeur voulue.

5.

   5 Fonçage des drains

   Depuis le fond du puits, une presse hydraulique enfonce les drains horizontalement dans l’aquifère, dans chacune des directions prévues.

6.

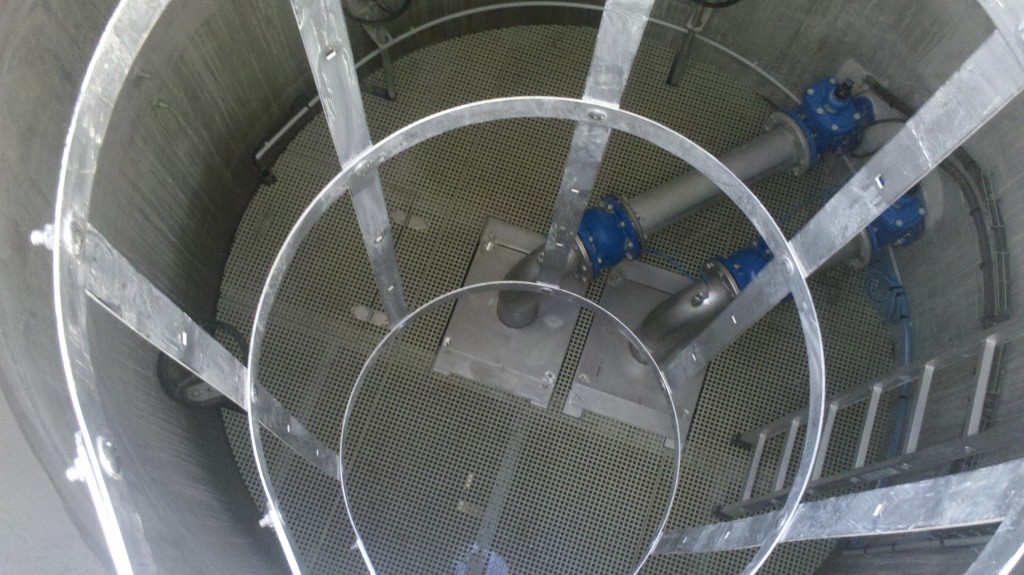

   6 Équipement du puits

   Le puits est équipé pour l’exploitation : accès, pompage, vannes et passerelles.

Le même savoir-faire, pour d’autres ouvrages

Nos cuvelages béton, coulés puis descendus par havage, servent aussi aux puits à barbacanes et au génie civil : stations de relèvement, cuvelages étanches. Notre matériel sert aussi à des travaux moins courants, comme les tranchées drainantes.

Références

• 2024

  Bourges Plus

  Quatrième puits à drains rayonnants du champ captant d’Herry

  Herry (18)

• 2012

  SIVOM Sologne Bourbonnaise

  Puits à drains rayonnants au champ captant de Port-Saint-Aubin : 3 m de diamètre, 14 m de profondeur, 3 directions de drains

  Dompierre-sur-Besbre (03)

• 2011

  Communauté de communes du Larmont

  Puits à drains rayonnants : 3 m de diamètre, 12 m de profondeur, 7 directions de drains, 150 m³/h

  Houtaud (25)

• 2001

  Communauté urbaine de Lyon (COURLY)

  Puits à drains rayonnants de 5 m de diamètre intérieur et 35 m de profondeur, 10 directions de drains, 2 000 m³/h : l’un des plus grands d’Europe

  Saint-Priest (69)
